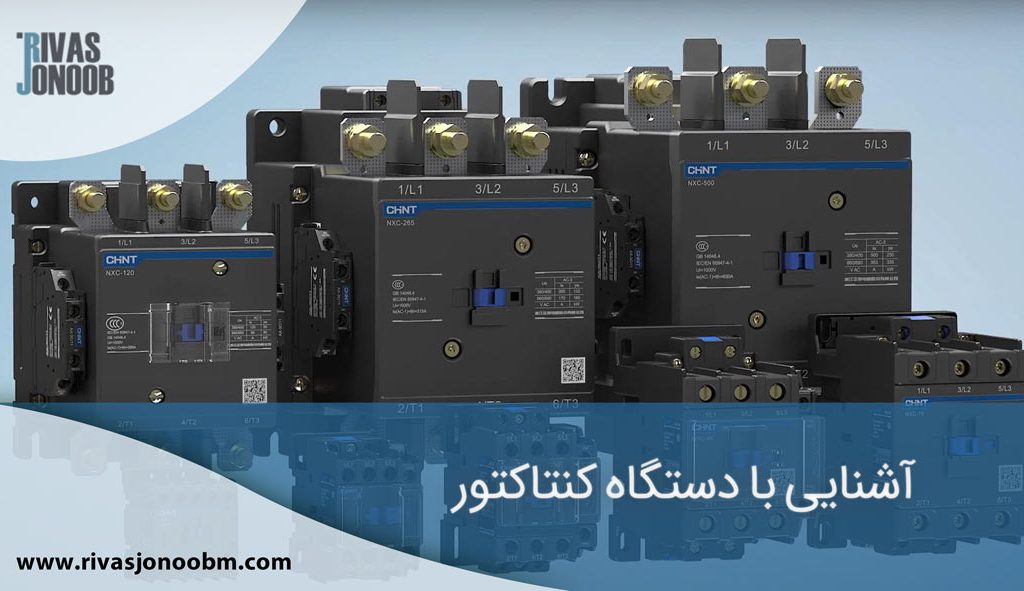

آشنایی با دستگاه کنتاکتور و ویژگی های آن

دستگاه کنتاکتور یکی از قطعات مهم در سیستم های برق صنعتی و کنترلی است که برای کنترل بار های الکتریکی به کار می رود. این دستگاه به صورت الکترومغناطیسی عمل کرده و قادر است برقراری و قطعی جریان الکتریکی را در مدار های قدرت، موتور ها و سایر تجهیزات الکتریکی کنترل کند. در این مقاله با دستگاه کنتاکتور و ویژگی های آن آشنا خواهیم شد.

دستگاه کنتاکتور از قطعات الکتریکی و مکانیکی تشکیل شده است. قسمت اصلی آن را کنتاکت ها یا سوئیچ های الکتریکی تشکیل می دهند. این کنتاکت ها برای برقراری و قطعی جریان الکتریکی در مدار ها به کار می روند.

بسته به نوع کاربری و نیازهای سیستم، کنتاکتور ها می توانند دارای تعداد مختلفی کنتاکت باشند. به طور کلی، کنتاکتور ها به دو دسته کوچک و بزرگ تقسیم می شوند. کنتاکتور های کوچک عموماً برای کاربرد های خانگی و کوچک ترین سیستم های صنعتی استفاده می شوند، در حالی که کنتاکتور های بزرگ برای سیستم های صنعتی و بار های بزرگ تر استفاده می شوند.

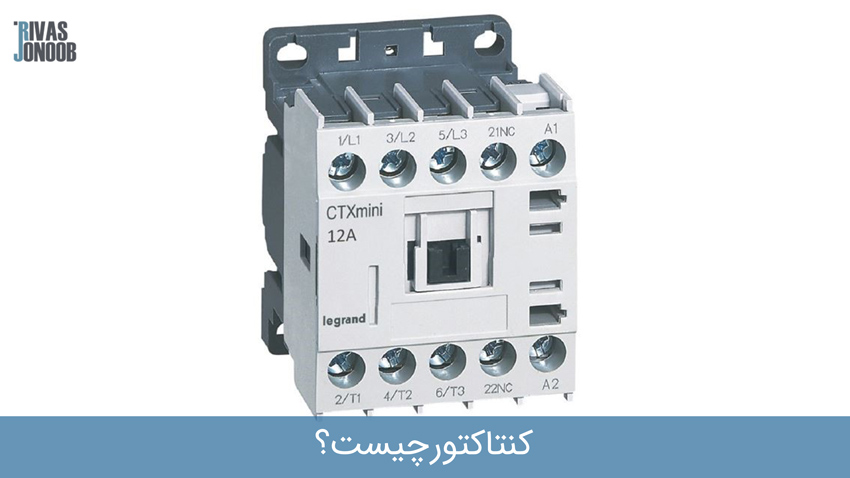

دستگاه کنتاکتور چیست؟

کنتاکتور یک دستگاه الکتریکی است که برای کنترل بار های الکتریکی به کار می رود. عمدتاً در سیستم های برق صنعتی و کنترلی استفاده می شود. وظیفه اصلی کنتاکتور، قطع و وصل جریان الکتریکی به طور مکانیکی در مدار های قدرت و سایر تجهیزات الکتریکی است.

کنتاکتور ها از یک مجموعه کنتاکت های الکتریکی تشکیل شده اند. این کنتاکت ها به عنوان سوئیچ های الکتریکی عمل کرده و برقراری و قطعی جریان الکتریکی را کنترل می کنند. کنتاکت ها معمولاً از جنس موادی مانند نقره (Ag) یا تانتالیوم (Ta) ساخته می شوند که ویژگی های خوبی از جمله رسانایی بالا و مقاومت در برابر سایش و حرارت دارند.

وقتی کنتاکتور به طور الکترومغناطیسی فعال می شود، کنتاکت ها با یکدیگر تماس برقرار کرده و جریان الکتریکی را از طریق مدار عبور می دهند. وقتی کنتاکتور غیر فعال می شود، کنتاکت ها جدا شده و جریان الکتریکی قطع می شود. به این ترتیب، کنتاکتور ها قادر به کنترل و مدیریت جریان الکتریکی بزرگ ترین بار ها در سیستم های صنعتی هستند.

علاوه بر کنتاکت ها، کنتاکتور ها شامل بخش های دیگری نیز هستند، مانند مغناطیس قدرت (coil)که به عنوان سیگنال کنترلی برای فعال و غیر فعال کردن کنتاکت ها عمل می کند، و همچنین بخش های مکانیکی برای فشردن و جدا کردن کنتاکت ها.

کنتاکتور ها در اندازه ها و ظرفیت های مختلفی ساخته شده اند و قادرند جریان های الکتریکی بزرگی را تحمل کنند. همچنین، برخی از کنتاکتور ها دارای ویژگی های اضافی مانند حفاظت در برابر بار اضافی، حفاظت در برابر قطبش و حفاظت در برابر جریان های نامناسب هستند.

به طور کلی، کنتاکتور ها به عنوان عناصر کنترلی مهمی در سیستم های الکتریکی و اتوماسیون صنعتی استفاده می شوند و نقش بسیار حیاتی در کنترل و مدیریت جریان الکتریکی دارند.

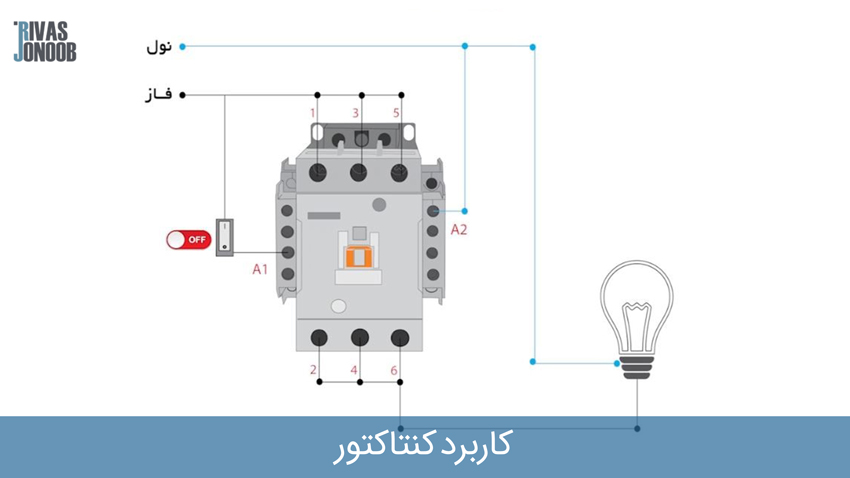

کاربرد دستگاه کنتاکتور

کنتاکتور ها در سیستم های برق صنعتی و کنترلی بسیار کاربرد دارند. در زیر به برخی از کاربرد های کنتاکتور ها اشاره خواهیم کرد:

• کنترل موتور ها:

یکی از کاربرد های اصلی کنتاکتور ها در صنعت کنترل موتور هاست. کنتاکتور ها می توانند جریان موتور ها را تأمین کرده و آن ها را روشن یا خاموش کنند. همچنین، در صورت وجود ویژگی های مربوط به حفاظت در کنتاکتور می توانند موتور را در برابر اتصال کوتاه، بار اضافی و جریان های نامناسب محافظت کنند.

• کنترل بار های الکتریکی بزرگ:

در سیستم های قدرت و تجهیزات صنعتی، بار های الکتریکی بزرگ و قدرتمندی وجود دارند که باید به دقت کنترل شوند. کنتاکتور ها با توانایی تحمل جریان های بالا، قادر به قطع و وصل بار های الکتریکی بزرگ مانند خطوط انتقال برق، ماشین آلات صنعتی و تجهیزات قدرتمند هستند.

• کنترل وسایل نوری:

در سیستم های نور پردازی و روشنایی، کنتاکتور ها می توانند جریان لامپ ها، چراغ ها و دستگاه های نوری دیگر را تأمین کنند. این کنتاکتور ها معمولاً با سیستم های تایمر و کنترل های دیگر ترکیب و برنامه ریزی شده اند تا در زمان های مشخص و به صورت خودکار فعال شوند.

• سیستم های اتوماسیون صنعتی:

در سیستم های اتوماسیون صنعتی، کنتاکتور ها جزئی اساسی از نظام کنترل و مدیریت هستند. آن ها به عنوان عناصر کنترلی در سیستم های PLC (کنترلر منطق برنامه پذیر) و DCS (سیستم کنترل توزیع شده) استفاده می شوند و تحت دستورالعمل های برنامه ریزی شده کنترل عملکرد ماشین آلات و فرآیند های صنعتی را بر عهده دارند.

• سیستم های حفاظت و ایمنی:

در برخی از سیستم های حفاظت و ایمنی، کنتاکتور ها استفاده می شوند. آن ها می توانند برای قطع جریان الکتریکی در صورت بروز حوادث مانند اتصال کوتاه، جرقه زنی و بار اضافی استفاده شوند و سلامت و ایمنی سیستم را حفظ کنند.

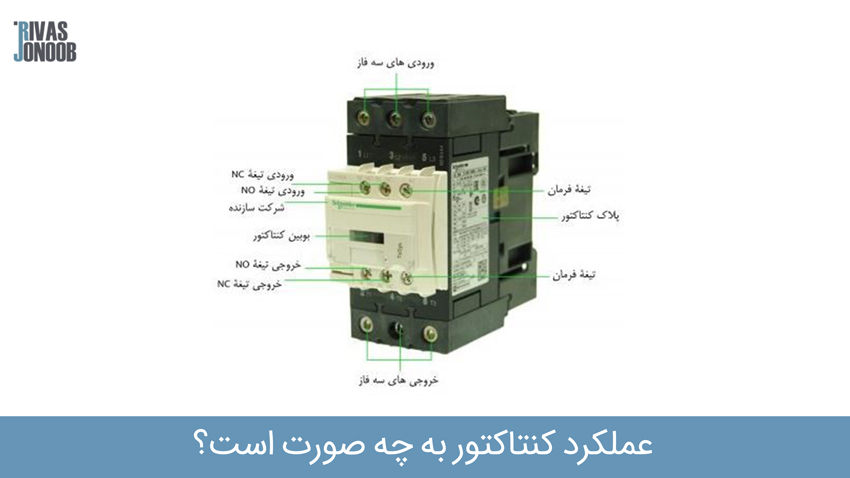

عملکرد دستگاه کنتاکتور به چه صورت است؟

کنتاکتورها بر اساس اصل الکترومغناطیسی کار می‌کنند. وقتی سیگنال کنترلی به کنتاکتور اعمال می‌شود، یک میدان مغناطیسی قوی توسط مغناطیس قدرت (کویل) داخلی ایجاد می‌شود. این میدان مغناطیسی کنتاکت‌های الکتریکی را جذب کرده، باعث اتصال آن‌ها و برقراری مدار می‌شود. در این حالت، جریان الکتریکی از طریق کنتاکت‌ها به بارهای الکتریکی منتقل می‌شود. زمانی که سیگنال کنترلی قطع می‌شود، مغناطیس قدرت غیرفعال شده و میدان مغناطیسی ناپدید می‌شود، در نتیجه، کنتاکت‌ها از هم جدا شده و جریان الکتریکی قطع می‌گردد. این فرآیند قطع و وصل جریان به صورت مکانیکی و تحت تأثیر میدان مغناطیسی ایجاد شده توسط مغناطیس قدرت کنتاکتور است.

برخی کنتاکتورها همچنین دارای بخش‌های مکانیکی هستند که با کمک مکانیزم‌هایی مانند سلنوئیدها، لچک‌ها یا فشار دهنده‌ها، که به تحریک مغناطیسی پاسخ می‌دهند، کنتاکت‌ها را قطع و وصل می‌کنند. در خلاصه، کنتاکتورها با فعال‌سازی مغناطیس قدرت، کنتاکت‌ها را متصل کرده و جریان الکتریکی را انتقال می‌دهند، و با غیرفعال‌سازی مغناطیس قدرت، کنتاکت‌ها را جدا کرده و جریان را قطع می‌کنند.

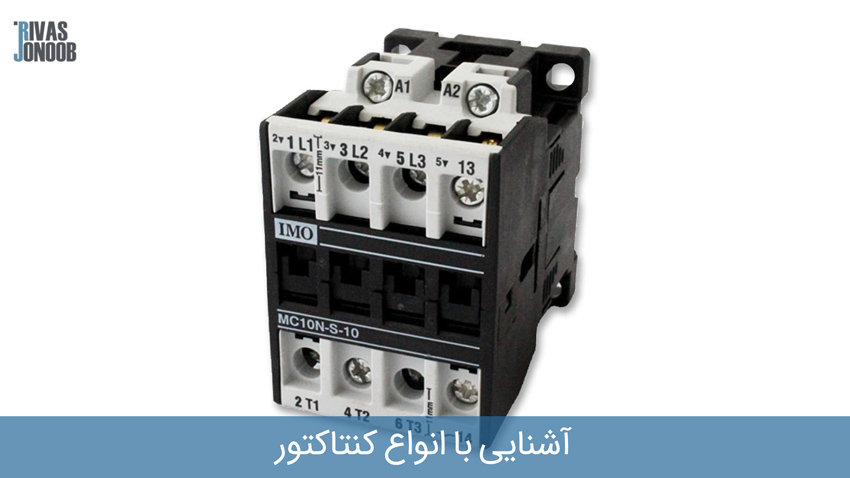

آشنایی با انواع دستگاه کنتاکتور

کنتاکتور ها می توانند به دو دسته کلی تک فاز و سه فاز تقسیم شوند؛ بسته به تعداد فاز های سیستم برقی که برای آن ها استفاده می شود. در زیر به بررسی هر یک از این دو نوع می پردازیم:

• دستگاه کنتاکتور تک فاز (Single Phase Contactor)

این نوع کنتاکتور برای سیستم های تک فاز استفاده می شود که شامل یک فاز و یک خط فاز می باشد. کنتاکتور های تک فاز عموماً در برنامه های کوچک تر و مصرفی تر، که نیاز به کنترل بار های کوچک تر دارند، مورد استفاده قرار می گیرند. آن ها معمولاً دارای یک کنتاکت باز و بسته هستند و برای کنترل بار های تک فازی مانند لامپ ها، موتور های کوچک و دستگاه های خانگی استفاده می شوند.

• کنتاکتور سه فاز (Three Phase Contactor)

این نوع کنتاکتور برای سیستم های سه فاز استفاده می شود که شامل سه فاز و سه خط فاز است. کنتاکتور های سه فاز برای کنترل و مدیریت بار های سه فازی بزرگ مانند موتور های صنعتی، پمپ ها، کمپرسور ها و دستگاه های صنعتی دیگر استفاده می شوند.

آن ها معمولاً دارای سه کنتاکت باز و بستـه هستند که هر یک برای یک فاز مجزا استفاده می شوند. این کنتاکتور ها قادر به تحمل جریان ها و ولتاژ های بالا تر و بار های بزرگ تر هستند.

در هر دو نوع کنتاکتور تک فاز و سه فاز، عملکرد اصلی و ویژگی های عملیاتی مشابه است، با این تفاوت که کنتاکتور های سه فاز برای سیستم های سه فازی مناسب تر هستند و قدرت بیشتری دارند تا بار های سه فاز را کنترل و مدیریت کنند.

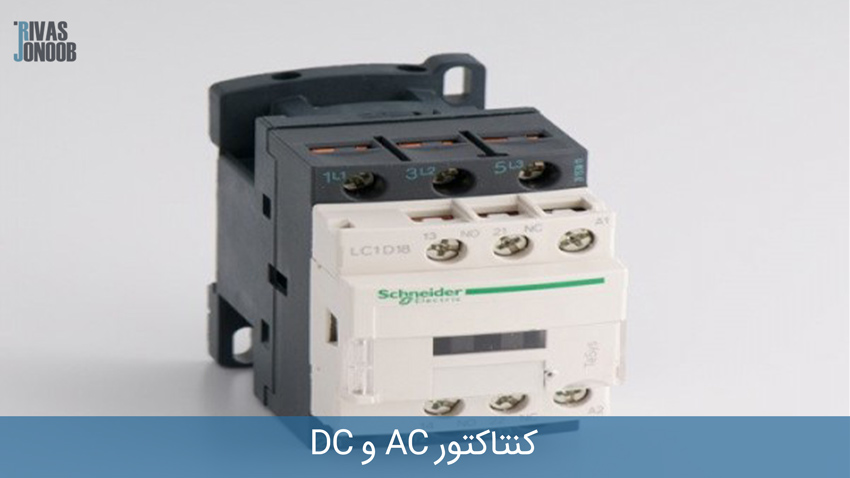

• دستگاه کنتاکتور AC و DC

کنتاکتور ها می ‌توانند بر اساس نوع جریان الکتریکی که در آن ها استفاده می‌ شود، به دو دسته AC و DC تقسیم شوند. دستگاه کنتاکتور AC برای کنترل بار های با جریان متناوب (AC) و دستگاه کنتاکتور DC برای کنترل بار های با جریان مستقیم (DC) استفاده می‌شود.

کنتاکتورAC (Alternating Current) : این نوع کنتاکتور برای کنترل بار ها و سیستم ‌های الکتریکی با جریان متناوب (AC) استفاده می ‌شود. آن ها معمولاً برای سیستم ‌های تأمین برق شهری یا سیستم‌ های توزیع برق AC مورد استفاده قرار می ‌گیرند. کنتاکتور های AC قابلیت تحمل جریان‌ های متناوب بالا را دارند و می‌ توانند جریان الکتریکی را به صورت چرخشی تنظیم کنند.

• کنتاکتور AC و DC

کنتاکتور ها می ‌توانند بر اساس نوع جریان الکتریکی که در آن ها استفاده می‌ شود، به دو دسته AC و DC تقسیم شوند. دستگاه کنتاکتور AC برای کنترل بار های با جریان متناوب (AC) و دستگاه کنتاکتور DC برای کنترل بار های با جریان مستقیم (DC) استفاده می‌شود.

• دستگاه کنتاکتور AC (Alternating Current)

این نوع کنتاکتور برای کنترل بار ها و سیستم ‌های الکتریکی با جریان متناوب (AC) استفاده می ‌شود. آن ها معمولاً برای سیستم ‌های تأمین برق شهری یا سیستم‌ های توزیع برق AC مورد استفاده قرار می ‌گیرند. کنتاکتور های AC قابلیت تحمل جریان‌ های متناوب بالا را دارند و می‌ توانند جریان الکتریکی را به صورت چرخشی تنظیم کنند.

• کنتاکتور DC (Direct Current)

این نوع کنتاکتور برای کنترل بار ها و سیستم‌ های الکتریکی با جریان مستقیم (DC) استفاده می‌ شود. آن ها معمولاً برای سیستم‌ های باتری، مبدل‌ های برق DC و سیستم ‌های اتصال مستقیم به ماشین ‌ها و دستگاه‌ های الکتریکی DC استفاده می ‌شوند.

کنتاکتور های DC قابلیت تحمل جریان ‌های مستقیم بالا را دارند و می‌ توانند جریان الکتریکی را به صورت یک جهت تنظیم کنند.

تفاوت اصلی بین کنتاکتور AC و DC در جریان الکتریکی استفاده شـده در آن ها و نوع سیستم برقی ای که آن ها برای کنترل از آن استفاده می ‌کنند است. انتخاب مناسب بین کنتاکتور AC و DC بستگی به نوع بار، نوع سیستم برقی و نیاز های کنترلی مورد نظر دارد.

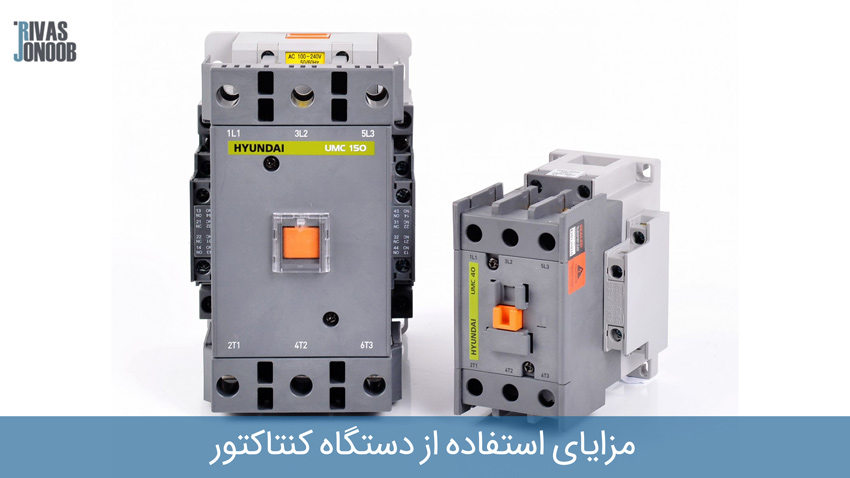

مزایای استفاده از دستگاه کنتاکتور

استفاده از دستگاه کنتاکتور در سیستم های تهویه و برقی دارای مزایای زیادی است. در زیر به برخی از این مزایا اشاره خواهم کرد:

• قدرت کنترل بار:

کنتاکتور ها قادر به کنترل بار های بزرگ و قدرتمند هستند، از جمله موتور های الکتریکی و سیستم های قدرت. آن ها توانایی تحمل جریان ها و ولتاژ های بالا را دارند و قابلیت کنترل و مدیریت بار های سه فازی را فراهم می کنند.

• عملکرد قوی و قابل اعتماد:

کنتاکتور ها از قطعه های مکانیکی ساده و مؤثری تشکیل شـده اند که برای کنترل جریان الکتریکی به صورت قوی و قابل اعتماد عمل می کنند. آن ها قادر به تحمل شرایط سخت و پر تنش برقی هستند و عمر طولانی را دارند.

• قابلیت تحمل جریان های بالا:

کنتاکتور ها می توانند جریان های بالایی را تحمل کنند و در صورت نیاز به جریان اضافی برقراری اتصال را فراهم می کنند. این قابلیت به صورت خاص برای کنترل موتور ها و بار های سه فازی حیاتی است.

• کنترل دقیق و پایدار:

با استفاده از کنتاکتور ها، می توان به طور دقیق بار ها را روشن و خاموش و وضعیت کنونی آن ها را کنترل کرد. آن ها از انتقال بار ها به صورت استمراری و پایدار بهره می برند و نوسانات ناخواسته را کاهش می دهند.

• حفاظت از سیستم:

کنتاکتور ها می توانند با استفاده از قابلیت های حفاظتی سیستم ها و بار ها را در مقابل خطراتی مانند اتصال کوتاه، بار اضافی و جریان های بیش از حد محافظت کنند. این ویژگی حفاظتی باعث افزایش ایمنی و کاهش خطرات برای سیستم و تجهیزات مرتبط می شود.

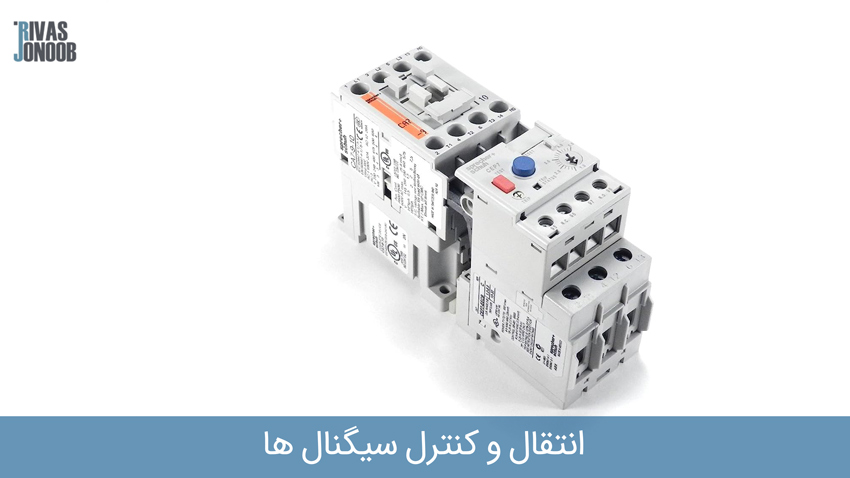

• انتقال و کنترل سیگنال ها:

به عنوان یک کلید قدرت، کنتاکتور ها قابلیت انتقال و کنترل سیگنال ها را دارند. آن ها می توانند سیستم های مختلف را به یکدیگر متصل کـرده و اتصال و قطع بار ها را به صورت مطمئن و کنترل شـده انجام دهند. با توجه به مزایای فوق، استفاده از دستگاه کنتاکتور در صنعت، ساختمان ها، سیستم های قدرت و سیستم های کنترل برق بسیار رایج و مؤثر است.

جمع بندی

کنتاکتورها قطعات مهمی در سیستم‌های برقی هستند که برای کنترل بارهای الکتریکی بزرگ و قدرتمند استفاده می‌شوند. آنها دارای قابلیت کنترل دقیق و پایدار بار هستند و می‌توانند جریان‌های بالا را تحمل کنند. کنتاکتورها در دو نوع تک فاز و سه فاز موجودند و برای حفاظت از سیستم در برابر خطراتی مانند اتصال کوتاه و جریان‌های بیش از حد مناسب هستند. آنها مزایایی مانند قدرت کنترل بار، عملکرد قوی و قابل اعتماد، حفاظت سیستم و کنترل سیگنال‌ها را دارند. به همین دلیل، کنتاکتورها در صنایع، ساختمان‌ها و سیستم‌های قدرت به طور گسترده‌ای مورد استفاده قرار می‌گیرند. با توجه به مزایای فوق، استفاده از انواع دستگاه‌های کنتاکتور در صنعت، ساختمان ها و سیستم های قدرت بسیار رایج و ضروری است.

منبع: ریواس جنوب

سوالات متداول

• کنتاکتور چیست و چگونه کار می‌کند؟
  کنتاکتور یک دستگاه الکتریکی است که در سیستم‌های برق صنعتی برای کنترل جریان‌های الکتریکی استفاده می‌شود. این دستگاه، که از کنتاکت‌های الکتریکی تشکیل شـده، بر اساس اصول الکترومغناطیسی عمل می‌کند و قطع و وصل جریان را در مدارهای مختلف کنترل می‌کند.
• انواع مختلف دستگاه کنتاکتور چیستند؟
  کنتاکتورها به چندین دسته تقسیم می‌شوند، از جمله کنتاکتورهای تک فاز و سه فاز برای سیستم‌های مختلف برقی، و همچنین کنتاکتورهای AC و DC که بر اساس نوع جریان الکتریکی (متناوب یا مستقیم) کار می‌کنند.
• مزایای استفاده از دستگاه کنتاکتور چیست؟
  کنتاکتورها قادر به کنترل بارهای بزرگ و قدرتمند هستند، عملکرد قابل اعتماد و قوی دارند، جریان‌های بالا را تحمل می‌کنند، و دقت و پایداری بالایی در کنترل بارها ارائه می‌دهند. همچنین، آن‌ها به حفاظت سیستم‌ها در برابر خطرات احتمالی کمک می‌کنند.
